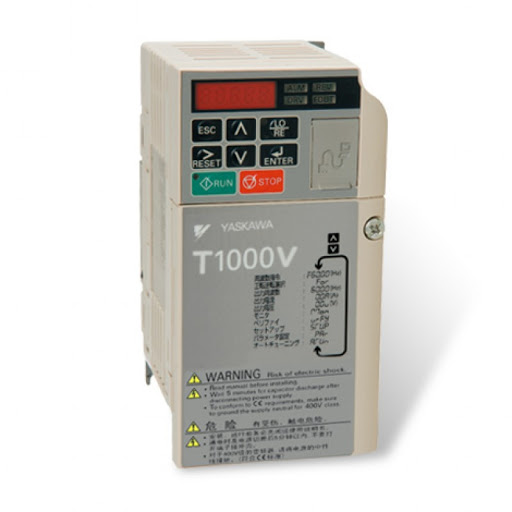

Biến tần Yaskawa T1000V

Danh mục: , Thẻ:

Biến tần Yaskawa T1000V

Đại lý yaskawa
Đại lý yaskawa

Biến tần Yaskawa T1000V textile machinery series (1 phase 200-240 V) / ND

Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TCBV0001 0,2 1.2 0-6000 68x128x76
CIMR-TCBV0002 0,4 1.9 0-6000 68x128x76
CIMR-TCBV0003 0,75 3.5 0-6000 68x128x118
CIMR-TCBV0006 1,1 6 0-6000 108x128x137,5
CIMR-TCBV0010 2,2 9.6 0-6000 108x128x154
CIMR-TCBV0012 3 12 0-6000 140x128x163

Biến tần Yaskawa T1000V textile machinery series (1 phase 200-240 V) / HD



Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TCBV0001 0,1 0.8 0-6000 68x128x76
CIMR-TCBV0002 0,2 1.6 0-6000 68x128x76
CIMR-TCBV0003 0,4 3 0-6000 68x128x118
CIMR-TCBV0006 0,75 5 0-6000 108x128x137,5
CIMR-TCBV0010 1,5 8 0-6000 108x128x154
CIMR-TCBV0012 2,2 11 0-6000 140x128x163

Biến tần Yaskawa T1000V textile machinery series (3 phase 200-240 V) / ND



Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TC2V0001 0,2 1.2 0-6000 68x128x76
CIMR-TC2V0002 0,4 1.9 0-6000 68x128x76
CIMR-TC2V0004 0,75 3.5 0-6000 68x128x108
CIMR-TC2V0006 1,1 6 0-6000 68x128x128
CIMR-TC2V0010 2,2 9.6 0-6000 108x128x129
CIMR-TC2V0012 3 12 0-6000 108x128x137,5
CIMR-TC2V0020 5,5 19.6 0-6000 140x128x143
CIMR-TC2V0030 7,5 30 0-6000 140x247x140
CIMR-TC2V0040 11 40 0-6000 140x247x140
CIMR-TC2V0056 15 56 0-6000 180x285x163
CIMR-TC2V0069 18,5 69 0-6000 220x335x187

Biến tần Yaskawa T1000V textile machinery series (3 phase 200-240 V) / HD



Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TC2V0001 0,1 0.8 0-6000 68x128x76
CIMR-TC2V0002 0,2 1.6 0-6000 68x128x76
CIMR-TC2V0004 0,4 3 0-6000 68x128x108
CIMR-TC2V0006 0,75 5 0-6000 68x128x128
CIMR-TC2V0010 1,5 8 0-6000 108x128x129
CIMR-TC2V0012 2,2 11 0-6000 108x128x137,5
CIMR-TC2V0020 4 17.5 0-6000 140x128x143
CIMR-TC2V0030 5,5 25 0-6000 140x247x140
CIMR-TC2V0040 7,5 33 0-6000 140x247x140
CIMR-TC2V0056 11 47 0-6000 180x285x163
CIMR-TC2V0069 15 60 0-6000 220x335x187

Biến tần Yaskawa T1000V textile machinery series (3 phase 380-480 V) / ND



Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TC4V0001 0,4 1.2 0-6000 108x128x81
CIMR-TC4V0002 0,75 2.1 0-6000 108x128x99
CIMR-TC4V0004 1,5 4.1 0-6000 108x128x137,5
CIMR-TC4V0005 2,2 5.4 0-6000 108x128x154
CIMR-TC4V0007 3 6.9 0-6000 108x128x154
CIMR-TC4V0009 4 8.8 0-6000 108x128x154
CIMR-TC4V0011 5,5 11.1 0-6000 140x128x143
CIMR-TC4V0018 7,5 17.5 0-6000 140x247x140
CIMR-TC4V0023 11 23 0-6000 140x247x140
CIMR-TC4V0031 15 31 0-6000 180x285x143
CIMR-TC4V0038 18,5 38 0-6000 180x285x163

Biến tần Yaskawa T1000V textile machinery series (3 phase 380-480 V) / HD



Model Capacity,
kW		 Current,
A		 Deceleration time, sec Dimensions
(W x H x D), mm
CIMR-TC4V0001 0,2 1.2 0-6000 108x128x81
CIMR-TC4V0002 0,4 1.8 0-6000 108x128x99
CIMR-TC4V0004 0,75 3.4 0-6000 108x128x137,5
CIMR-TC4V0005 1,5 4.8 0-6000 108x128x154
CIMR-TC4V0007 2,2 5.5 0-6000 108x128x154
CIMR-TC4V0009 3 7.2 0-6000 108x128x154
CIMR-TC4V0011 4 9.2 0-6000 140x128x143
CIMR-TC4V0018 5,5 14.8 0-6000 140x247x140
CIMR-TC4V0023 7,5 18 0-6000 140x247x140
CIMR-TC4V0031 11 24 0-6000 180x285x143

Biến tần Yaskawa
