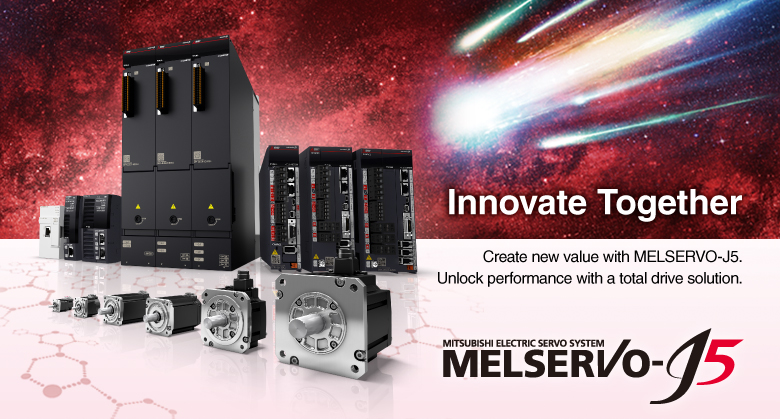

Servo Mitsubishi MR-J5

• Model Rated output Main circuit power supply
• MR-J5-10G 0.1 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-20G 0.2 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-40G 0.4 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-60G 0.6 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-70G 0.75 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-100G 1 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-200G 2 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-350G 3.5 kW 3-phase 200 V AC to 240 V AC

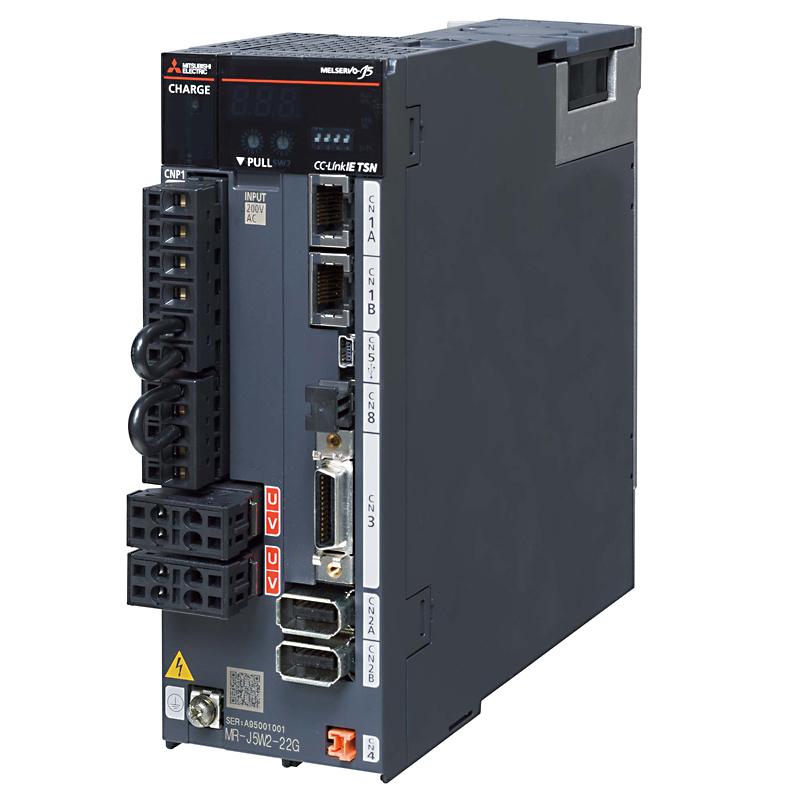

• MR-J5W2-22G 0.2 kW x 2 axes 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5W2-44G 0.4 kW x 2 axes 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5W2-77G 0.7 kW x 2 axes 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5W2-1010G 1.0 kW x 2 axes 3-phase 200 V AC to 240 V AC
• MR-J5W3-222G 0.2 kW x 3 axes 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5W3-444G 0.4 kW x 3 axes 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-10A 0.1 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-20A 0.2 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-40A 0.4 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-60A 0.6 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-70A 0.75 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-100A 1 kW 3-phase or 1-phase 200 V Ac to 240 V AC
• MR-J5-200A 2 kW 3-phase or 1-phase 200 V AC to 240 V AC
• MR-J5-350A 3.5 kW 3-phase 200 V AC to 240 V AC

Rotary servo motors Servo Mitsubishi MR-J5

• HK-KT053W(B) 0.05 kW 3000 r/min
• HK-KT13W(B) 0.1 kW 3000 r/min
• HK-KT1M3W(B) 0.15 kW 3000 r/min
• HK-KT13UW(B) 0.1 kW 3000 r/min
• HK-KT23W(B) 0.2 kW 3000 r/min
• HK-KT43W(B) 0.4 kW 3000 r/min
• HK-KT63W(B) 0.6 kW 3000 r/min
• HK-KT23UW(B) 0.2 kW 3000 r/min
• HK-KT43UW(B) 0.4 kW 3000 r/min
• HK-KT7M3W(B) 0.75 kW 3000 r/min
• HK-KT103W(B) 1.0 kW 3000 r/min
• HK-KT7M3UW(B) 0.75 kW 3000 r/min
• HK-KT103UW(B) 1.0 kW 3000 r/min
• HK-KT153W(B) 1.5 kW 3000 r/min
• HK-KT203W(B) 2.0 kW 3000 r/min
• HK-KT202W(B) 2.0 kW 2000 r/min
• HK-KT434W(B) 0.4 kW (Note 1)3000 r/min
• HK-KT634W(B) 0.6 kW (Note 1)3000 r/min
• HK-KT7M34W(B) 0.75 kW (Note 1)3000 r/min
• HK-KT1034W(B) 1.0 kW (Note 1)3000 r/min
• HK-KT1534W(B) 1.5 kW (Note 1)3000 r/min
• HK-KT2034W(B) 2.0 kW (Note 1)3000 r/min
• HK-KT2024W(B) 2.0 kW (Note 1)2000 r/min
• HK-ST52W(B) 0.5 kW 2000 r/min
• HK-ST102W(B) 1.0 kW 2000 r/min
• HK-ST172W(B) 1.75 kW 2000 r/min
• HK-ST202AW(B) 2.0 kW 2000 r/min
• HK-ST302W(B) 3.0 kW 2000 r/min
• HK-ST202W(B) 2.0 kW 2000 r/min
• HK-ST352W(B) 3.5 kW 2000 r/min
• HK-ST524W(B) 0.5 kW 2000 r/min
• HK-ST1024W(B) 1.0 kW  2000 r/min
• HK-ST1724W(B) 1.75 kW  2000 r/min
• HK-ST2024AW(B) 2.0 kW  2000 r/min
• HK-ST3024W(B) 3.0 kW  2000 r/min
• HK-ST2024W(B) 2.0 kW  2000 r/min
• HK-ST3524W(B) 3.5 kW  2000 r/min
• HK-ST5024W(B) 5.0 kW  2000 r/min

Hướng dẫn cài đặt Biến tần servo Mitsubishi MR-J5

Hướng dẫn chạy JOG Biến tần servo Mitsubishi MR-J5

• Để chạy jog servo Mitsubishi MR-J5-40G các bạn cần phải bật tín hiệu servo ON.
• Đầu tiên các bạn nhấn phím MODE sau bấm bấm phím XUỐNG để hiện ra “TEST1” sau đó bấm giữ phím SET đến khi màn hình hiển thị d-01 là được.
• Giờ các bạn bấm phím XUỐNG hoặc LÊN để tiến hành chạy jog tới lùi cho động cơ.
• Cách cài đặt thông số cho servo Mitsubishi MR-J5-70G
• Những thông số cài đặt của servo Mitsubishi thường có dạng XXXX trong đó tính từ phải qua trái các bit sẽ có thứ tự từ 0=>3.
• Ví dụ như PA01.0 có nghĩa là bit thứ 1 từ bên phải qua. AAAX  có nghĩa là có bạn chỉ cần cài bit X mà không cần quan tâm tới 3 bit còn lại.

Hướng dẫn cài đặt servo Mitsubishi MR-J5 chạy chế độ vị trí

• Về sơ đồ đấu dây các bạn chủ yếu sử dụng 6 dây điều khiển như sau: chân Pulse+ là số 10, chân Pulse- là số 11, Sign+ là số 35, chân Sign- là chân số 36.
• Lưu ý chân xung hướng của servo nhận xung 5v nên muốn sử dụng với điện áp 24v các bạn cần phải gắn nối tiếp trở 2.2kOhm và chân này.
• Còn lại nối chân 20 lên +24v và chân 15 và 0V để tạo tín hiệu servo.
• Chọn chế độ điều khiển điều khiển vị trí: PA01.0=0. MR-J5-70G
• Chọn chế độ nhận xung hướng các bạn cài PA13.0, thường mặc định thì cài bit này bằng 0.
• Cài đặt hộp số điện tử với tử số là PA06 và mẫu số là PA07.
• Tham khảo bài viết sau để biết cách cài đặt hộp số điện tử: hướng dẫn cài đặt hộp số điện tử cho servo

Hướng dẫn cài đặt servo Mitsubishi MR-J5 chạy ở chế độ điều khiển tốc độ

• Về sơ đồ đấy dây các bạn sử dụng 2 chân 2-28 để cấp điện áp tham chiếu cho tốc độ. Lưu ý nguồn cấp cho 2 chân này dưới 10V và có điện áp âm.
• Ví dụ khi điện áp +5v thì servo chạy tới 50% tốc độ max, còn khi điện áp -5V thì servo chạy lùi với tốc độ 50% định mức.
• Cài đặt PA01.0=2 tức là XX0X để chọn chế độ vị trí. MR-J5-70G
• Cài đặt điện áp cho tốc độ tối đa ở Pc12. Ví dụ sử dụng nguồn 10V thì các bạn cài thành 10.00 còn sử dụng nguồn 5V thì các bạn cài thành 5.00.
• Thời gian tăng giảm tốc các bạn cài ở PC01 và Pc02.

Mô tả một số lỗi chi tiết của servo Mitsubishi MR-J5

• AL.32: lỗi quá dòng nguyên nhân có thể do kết nối dây cáp động lực U V W chưa đúng, cảm biến dòng lỗi hoặc hư hỏng igbt board công suất của driver.
• AL.33: lỗi quá điện áp, đo đặc điện áp cấp nguồn của driver hoặc tăng thời gian tăng giảm tốc cài đặt trên driver hoặc bộ điều khiển.
• AL.10: lỗi thấp áp, do nguồn đầu vào driver hoặc do driver bị lỗi phần cứng.
• AL.50 AL.51 : là lỗi quá tải các bạn nên kiểm tra lại đấu nối U V W hoặc do tải quá nặng kiểm tra lại phần cơ khí.
• AL.16 AL.1`E AL.1F AL.20 AL.21: lỗi chưa kết nối encoder hoặc cáp encoder bị lỏng. Lỗi này cũng có thể do encoder trên motor hi hỏng hoặc jack nhận encoder trên driver bị hỏng.
