Hướng dẫn cài đặt biến tần Rexroth
13
Th3
Th3

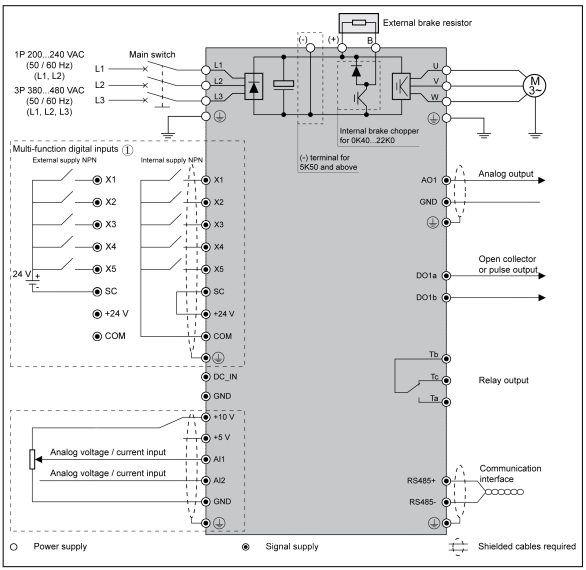

Hướng dẫn cài đặt biến tần Rexroth
| B0: Các thông số hệ thống cơ bản | |||||
| Mã | Tên | Thiết lập phạm vi | Mặc định | Tối thiểu. | Attri. |
| b0,00 | Quyền truy cập cài đặt | 0: Thông số cơ bản | 0 | – | Chạy |
| 1: Thông số tiêu chuẩn | |||||
| 2: Thông số nâng cao | |||||
| 3: Thông số khởi động | |||||
| 4: Thông số sửa đổi | |||||
| b0,10 | Khởi tạo tham số | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Khôi phục về cài đặt mặc định | |||||
| 2: Xóa bản ghi lỗi | |||||
| b0.11 | Sao chép tham số | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Sao lưu các thông số vào bảng | |||||
| 2: Khôi phục các thông số từ bảng | |||||
| b0.20 | Mật khẩu người dùng | 0 … 65,535 | 0 | 1 | Chạy |
| b0,21 | Mật khẩu nhà sản xuất | 0 … 65,535 | 0 | 1 | Dừng lại |
| C0: Thông số điều khiển công suất | |||||
| C0,00 | Chế độ điều khiển | 0: Điều khiển V / f | 0 | – | Dừng lại |
| (chỉ VFC 5610) | 1: Điều khiển vectơ không cảm biến | ||||
| C0.01 | Cài đặt bình thường / nặng | 0: ND (Tác vụ bình thường) | 1 | – | Dừng lại |
| 1: HD (Tác vụ nặng) | |||||
| C0.05 | Tần số nhà cung cấp dịch vụ | DOM | DOM | 1 | Chạy |
| C0.06 | Điều chỉnh tự động tần số sóng mang | 0: Không hoạt động | 1 | – | Dừng lại |
| 1: Hoạt động | |||||
| C0.15 | Điểm bắt đầu phanh | 1P 200 VAC: 300 … 390 V | 385 | 1 | Dừng lại |
| 3P 400 VAC: 600 … 785 V | 770 | ||||
| C0.16 | Chu kỳ nhiệm vụ phanh | 1 … 100% | 100 | 1 | Dừng lại |
| C0,25 | Chế độ phòng chống quá áp | 0 … 2 | 0 | – | Dừng lại |
| C0,26 | Mức độ ngăn ngừa quá áp ngưng | 1P 200 VAC: 300 … 390 V | 385 | 1 | Dừng lại |
| 3P 400 VAC: 600 … 785 V | 770 | ||||
| C0,27 | Ngăn chặn mức phòng ngừa quá dòng① | 20,0% … [C2.42] | 200 | 0,1 | Dừng lại |
| C0,28 | Chế độ bảo vệ mất pha | 0 … 3 | 3 | – | Chạy |
| C0.29 | Mức cảnh báo trước quá tải của bộ chuyển đổi | 20,0 … 200,0% | 110 | 0,1 | Dừng lại |
| C0,30 | Trễ cảnh báo trước quá tải bộ chuyển đổi | 0,0 … 20,0 giây | 2 | 0,1 | Dừng lại |
| C0,40 | Cài đặt đi qua lỗi nguồn | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Tắt đầu ra | |||||
| C0.51 | Tổng thời gian chạy của quạt | 0 … 65,535 giờ | 0 | 1 | Đọc |
| C0,52 | Thời gian bảo trì quạt | 0 … 65,535 giờ (0: Không hoạt động) | 0 | 1 | Dừng lại |
| C0.53 | Đặt lại tổng thời gian chạy của quạt | 0: Không hoạt động | 0 | – | Chạy |
| 1:00 | |||||
| Đặt lại hoạt động thành ‘0’ sau khi hành động bị cắt bỏ | |||||
| C1: Thông số động cơ và hệ thống | |||||
| C1.01 | Điều chỉnh thông số động cơ | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Tự động điều chỉnh tĩnh | |||||
| 2: Tự động điều chỉnh xoay① | |||||
| C1.05 | Công suất định mức động cơ | 0,1 … 1,000,0 kW | DOM | 0,1 | Dừng lại |
| C1.06 | Điện áp định mức động cơ | 0 … 480 V | DOM | 1 | Dừng lại |
| C1.07 | Động cơ định mức hiện tại | 0,01 … 655,00 A | DOM | 0,01 | Dừng lại |
| C1.08 | Tần số định mức động cơ | 5,00 … 400,00 Hz | 50 | 0,01 | Dừng lại |
| C1.09 | Tốc độ định mức động cơ | 1 … 30.000 vòng / phút | DOM | 1 | Dừng lại |
| C1.10 | Hệ số công suất định mức động cơ | 0,00: Tự động nhận dạng fied | 0 | 0,01 | Dừng lại |
| 0,01 … 0,99: Cài đặt hệ số công suất | |||||
| C1.12 | Tần số trượt định mức của động cơ | 0,00 … 20,00 Hz | DOM | 0,01 | Chạy |
| C1.20 | Động cơ không tải hiện tại | 0,00 … [C1.07] A | DOM | 0,01 | Dừng lại |
| C1.21 | Stator kháng | 0,00 … 50,00 Ω | DOM | 0,01 | Dừng lại |
| C1.22 | Điện trở rôto | 0,00 … 50,00 Ω | DOM | 0,01 | Dừng lại |
| C1.23 | Điện cảm rò | 0,00 … 200,00 mH | DOM | 0,01 | Dừng lại |
| C1.24 | Cảm lẫn nhau | 0,0 … 3.000,0 mH | DOM | 0,1 | Dừng lại |
| C1.69 | Cài đặt bảo vệ mô hình nhiệt động cơ | 0: Không hoạt động | 1 | – | Dừng lại |
| 1: Hoạt động | |||||
| C1.70 | Mức cảnh báo trước quá tải động cơ | 100,0 … 250,0% | 100 | 0,1 | Chạy |
| C1.71 | Cảnh báo trước quá tải động cơ chậm trễ | 0,0 … 20,0 giây | 2 | 0,1 | Chạy |
| C1.72 | Loại cảm biến động cơ | 0: PTC; 2: PT100 | 0 | – | Dừng lại |
| C1.73 | Mức độ bảo vệ động cơ | 0,0 … 10,0 | 2 | 0,1 | Dừng lại |
| C1.74 | Thời gian bảo vệ nhiệt động cơ không đổi | 0.0 … 400.0 phút | DOM | 0,1 | Dừng lại |
| C1.75 | Tần số giảm tốc độ thấp | 0,10 … 300,00 Hz | 25 | 0,01 | Chạy |
| C1.76 | Tốc độ không tải | 25,0 … 100,0% | 25 | 0,1 | Chạy |
| C2: Thông số điều khiển V / f | |||||
| C2,00 | Chế độ đường cong V / f | 0: Chế độ tuyến tính | 0 | – | Dừng lại |
| 1: Đường cong vuông | |||||
| 2: Đường cong do người dùng xác định | |||||
| C2.01 | Tần số V / f 1 | 0,00 … [C2.03] Hz | 0 | 0,01 | Dừng lại |
| C2.02 | V / f điện áp 1① | 0,0 … 120,0% | 0 | 0,1 | Dừng lại |
| C2.03 | Tần số V / f 2 | [C2.01] … [C2.05] Hz | 0 | 0,01 | Dừng lại |
| C2.04 | V / f điện áp 2① | 0,0 … 120,0% | 0 | 0,1 | Dừng lại |
| C2.05 | Tần số V / f 3 | [C2.03] … [E0.08] Hz | 0 | 0,01 | Dừng lại |
| C2.06 | V / f điện áp 3① | 0,0 … 120,0% | 0 | 0,1 | Dừng lại |
| C2.07 | Hệ số bù trượt | 0… 200% | 0 | 1 | Chạy |
| C2.21 | Chế độ tăng mô-men xoắn | 0,0%: Tự động tăng | 0 | 0,1 | Chạy |
| 0,1 … 20,0%: Tăng thủ công | |||||
| C2.22 | Hệ số tăng mô-men xoắn | 0 … 320% | 50 | 1 | Chạy |
| C2.23 | Cài đặt ổn định tải nặng | 0: Không hoạt động | 1 | – | Chạy |
| 1: Hoạt động | |||||
| C2.24 | Hệ số giảm dao động tải nhẹ | 0 … 5.000% | 0 | 1 | Chạy |
| C2.25 | Hệ số lọc giảm chấn dao động tải nhẹ | 10 … 2.000% | 100 | 1 | Chạy |
| C2.40 | Chế độ giới hạn hiện tại | 0: Luôn không hoạt động | 0 | – | Dừng lại |
| 1: Không hoạt động ở tốc độ không đổi | |||||
| 2: Hoạt động ở tốc độ không đổi | |||||
| C2.42 | Mức giới hạn hiện tại② | [C0,27] … 250% | 200 | 1 | Dừng lại |
| C2.43 | Hệ số tỷ lệ giới hạn hiện tại | 0.000 … 10.000 | DOM | 0,001 | Dừng lại |
| C2.44 | Thời gian tích phân giới hạn hiện tại | 0,001 … 10.000 | DOM | 0,001 | Dừng lại |
| C3 *: Tham số điều khiển vectơ | |||||
| C3,00 | Tốc độ tăng tỷ lệ thuận | 0,00 … 655,35 | DOM | 0,01 | Chạy |
| C3.01 | Thời gian tích phân vòng lặp tốc độ | 0,01 … 655,35 giây | DOM | 0,01 | Chạy |
| C3.05 | Độ lợi tỷ lệ vòng lặp hiện tại | 0,1 … 1,000,0 | DOM | 0,1 | Chạy |
| C3.06 | Thời gian tích phân vòng lặp hiện tại | 0,01 … 655,35 giây | DOM | 0,01 | Chạy |
| C3.20 | Hệ số giới hạn mô-men xoắn tốc độ thấp | 1… 200% | 100 | 1 | Dừng lại |
| C3.40 | Chế độ kiểm soát mô-men xoắn | 0: Được kích hoạt bởi kỹ thuật số trong đặt | 0 | – | Dừng lại |
| 1: Luôn hoạt động | |||||
| C3.41 | Tham chiếu kiểm soát mô-men xoắn | 0: Đầu vào tương tự AI1 | 0 | – | Dừng lại |
| 1: Đầu vào tương tự AI2 | |||||
| 2: Chiết áp bảng | |||||
| 3: Đầu vào tương tự EAI | |||||
| C3.42 | Giá trị tối thiểu tham chiếu mô-men xoắn① | 0,0%… [C3,43] | 0 | 0,1 | Chạy |
| C3.43 | Giá trị lớn nhất tham chiếu mô-men xoắn① | [C3.42]… 200.0% | 150 | 0,1 | Chạy |
| C3.44 | Mô men xoắn giới hạn dương① | 0,0… 200,0% | 150 | 0,1 | Chạy |
| C3.45 | Mô men xoắn giới hạn âm negative | 0,0… 200,0% | 150 | 0,1 | Chạy |
| E0: Đặt điểm và tham số điều khiển | |||||
| E0,00 | Nguồn cài đặt tần số đầu tiên | 0 … 21 | 0 | – | Dừng lại |
| E0.01 | Nguồn lệnh chạy đầu tiên | 0 … 2 | 0 | – | Dừng lại |
| E0.02 | Nguồn cài đặt tần số thứ hai | 0 … 21 | 2 | – | Dừng lại |
| E0.03 | Nguồn lệnh chạy thứ hai | 0 … 2 | 1 | – | Dừng lại |
| E0.04 | Kết hợp nguồn cài đặt tần số | 0 … 2 | 0 | – | Dừng lại |
| E0.06 | Chế độ tiết kiệm tần số cài đặt kỹ thuật số | 0 … 3 | 0 | – | Dừng lại |
| E0.07 | Tần số cài đặt kỹ thuật số | 0,00 … [E0,09] Hz | 50 | 0,01 | Chạy |
| E0.08 | Tần số đầu ra tối đa | 50,00 … 400,00 Hz | 50 | 0,01 | Dừng lại |
| E0.09 | Tần số đầu ra giới hạn cao | [E0.10] … [E0.08] Hz | 50 | 0,01 | Chạy |
| E0.10 | Tần số đầu ra giới hạn thấp | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E0.15 | Chế độ chạy tốc độ thấp | 0: Chạy với tần số 0,00 Hz | 0 | – | Dừng lại |
| 1: Chạy với tần số giới hạn thấp | |||||
| E0.16 | Độ trễ tần số tốc độ thấp | 0,00 … [E0,10] Hz | 0 | 0,01 | Dừng lại |
| E0.17 | Kiểm soát hướng | 0: Chuyển tiếp / Đảo ngược | 0 | – | Dừng lại |
| 1: Chỉ chuyển tiếp | |||||
| 2: Chỉ đảo ngược | |||||
| 3: Hoán đổi hướng mặc định | |||||
| E0.18 | Thời gian chết thay đổi hướng | 0,0 … 60,0 giây | 1 | 0,1 | Dừng lại |
| E0,25 | Chế độ đường cong tăng tốc / giảm tốc | 0: Chế độ tuyến tính | 0 | – | Dừng lại |
| 1: Đường cong chữ S | |||||
| E0.26 | Thời gian tăng tốc | 0,1 … 6.000.0 giây | 5 | 0,1 | Chạy |
| E0,27 | Thời gian giảm tốc | 0,1 … 6.000.0 giây | 5 | 0,1 | Chạy |
| E0,28 | Hệ số pha bắt đầu đường cong S | 0,0 … 40,0% | 20 | 0,1 | Dừng lại |
| E0.29 | Hệ số pha dừng của đường cong S | 0,0 … 40,0% | 20 | 0,1 | Dừng lại |
| E0.35 | Chế độ bắt đầu | 0: Bắt đầu trực tiếp | 0 | – | Dừng lại |
| 1: Phanh DC trước khi bắt đầu | |||||
| 2: Bắt đầu với bắt tốc độ | |||||
| 3: Tự động bắt đầu / dừng ac tự động chuyển sang tần số cài đặt | |||||
| E0.36 | Tần suất bắt đầu | 0,00 … 50,00 Hz | 0,05 | 0,01 | Dừng lại |
| E0.37 | Thời gian giữ tần số bắt đầu | 0,0 … 20,0 giây | 0,1 | 0,1 | Dừng lại |
| E0.38 | Bắt đầu thời gian hãm DC | 0,0 … 20,0 giây (0,0: Không hoạt động) | 0 | 0,1 | Dừng lại |
| E0.39 | Khởi động dòng hãm DC① | 0,0 … 150,0% | 0 | 0,1 | Dừng lại |
| E0.41 | Ngưỡng tần số bắt đầu / dừng tự động | 0,01… [E0,09] Hz | 16 | 0,01 | Dừng lại |
| E0,45 | Mất điện khởi động lại | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Hoạt động | |||||
| E0.46 | Mất điện khởi động lại trì hoãn | 0,0 … 10,0 giây | 1 | 0,1 | Dừng lại |
| E0,50 | Chế độ dừng | 0: Điểm dừng giảm tốc | 0 | – | Dừng lại |
| 1: Điểm dừng xe tự do | |||||
| 2: Đi xe tự do với lệnh dừng, giảm tốc khi thay đổi hướng | |||||
| E0.52 | Dừng tần số ban đầu hãm DC | 0,00 … 50,00 Hz | 0 | 0,01 | Dừng lại |
| E0.53 | Dừng thời gian hãm DC | 0,0 … 20,0 giây (0,0: Không hoạt động) | 0 | 0,1 | Dừng lại |
| E0.54 | Dừng dòng hãm DC DC | 0,0 … 150,0% | 0 | 0,1 | Dừng lại |
| E0,55 | Hệ số phanh kích thích quá mức | 1,00 … 1,40 | 1.1 | 0,01 | Chạy |
| E0,60 | Tần suất chạy bộ | 0,00 … [E0,08] Hz | 5 | 0,01 | Chạy |
| E0,61 | Thời gian tăng tốc chạy bộ | 0,1 … 6.000.0 giây | 5 | 0,1 | Chạy |
| E0,62 | Thời gian giảm tốc chạy bộ | 0,1 … 6.000.0 giây | 5 | 0,1 | Chạy |
| E0,70 | Bỏ qua tần suất 1 | 0,00 … [E0,09] Hz | 0 | 0,01 | Dừng lại |
| E0.71 | Bỏ qua tần suất 2 | 0,00 … [E0,09] Hz | 0 | 0,01 | Dừng lại |
| E0,72 | Bỏ qua tần suất 3 | 0,00 … [E0,09] Hz | 0 | 0,01 | Dừng lại |
| E0.73 | Bỏ qua dải tần số | 0,00 … 30,00 Hz | 0 | 0,01 | Dừng lại |
| E0,74 | Bỏ qua hệ số gia tốc cửa sổ | 1 … 100 | 1 | 1 | Dừng lại |
| E1: Các thông số đầu vào đầu vào | |||||
| E1.00 | Đầu vào X1 | 0 … 41 | 35 | – | Dừng lại |
| E1.01 | Đầu vào X2 | 36 | – | Dừng lại | |
| E1.02 | Đầu vào X3 | 0 | – | Dừng lại | |
| E1.03 | Đầu vào X4 | 0 | – | Dừng lại | |
| E1.04 | Đầu vào X5 | 0 … 47 | 0 | – | Dừng lại |
| E1.15 | Điều khiển chạy 2 dây / 3 dây | 0 … 4 | 0 | – | Dừng lại |
| E1.16 | Tỷ lệ thay đổi thiết bị đầu cuối lên / xuống | 0,10 … 100,00 Hz / s | 1 | 0,01 | Chạy |
| E1.17 | Tần số ban đầu của thiết bị đầu cuối Lên / Xuống | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E1.25 | Tần số tối đa đầu vào xung | 0,0 … 50,0 kHz | 50 | 0,1 | Chạy |
| E1.26 | Thời gian lọc đầu vào xung | 0,000 … 2,000 giây | 0,1 | 0,001 | Chạy |
| E1.35 | Chế độ đầu vào AI1 | 0: 0 … 20 mA | 2 | – | Chạy |
| 1: 4 … 20 mA | |||||
| 2: 0 … 10 V | |||||
| 3: 0 … 5 V | |||||
| 4: 2 … 10 V | |||||
| E1.40 | Chế độ đầu vào AI2 | 1 | – | Chạy | |
| E1.38 | Tăng AI1 | 0,00 … 10,00 | 1 | 0,01 | Chạy |
| E1.43 | Tăng AI2 | 0,00 … 10,00 | 1 | 0,01 | Chạy |
| E1.60 | Kênh cảm biến nhiệt độ động cơ | 0: Đã tắt | 0 | – | Dừng lại |
| 1: Đầu vào tương tự AI1 | |||||
| 2: Đầu vào tương tự AI2 | |||||
| 3: Đầu vào tương tự EAI | |||||
| E1.61 | Chế độ phản ứng dây đứt | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Cảnh báo | |||||
| 2: Lỗi | |||||
| E1.68 | Lựa chọn đường cong cài đặt tương tự | 0 … 7 | 0 | – | Chạy |
| E1.69 | Thời gian lọc kênh analog | 0,000 … 2,000 giây | 0,1 | 0,001 | Chạy |
| E1.70 | Đường cong đầu vào 1 tối thiểu | 0,0% … [E1.72] | 0 | 0,1 | Chạy |
| E1.71 | Đường cong đầu vào 1 giá trị nhỏ nhất | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E1.72 | Đường cong đầu vào tối đa 1 | [E1.70] … 100,0% | 100 | 0,1 | Chạy |
| E1.73 | Đường cong đầu vào 1 giá trị lớn nhất | 0,00 … [E0,09] Hz | 50 | 0,01 | Chạy |
| E1.75 | Đường cong đầu vào tối thiểu 2 | 0,0% … [E1.77] | 0 | 0,1 | Chạy |
| E1.76 | Giá trị nhỏ nhất của đường cong đầu vào 2 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E1.77 | Đường cong đầu vào tối đa 2 | [E1.75] … 100,0% | 100 | 0,1 | Chạy |
| E1.78 | Giá trị lớn nhất của đường cong đầu vào 2 | 0,00 … [E0,09] Hz | 50 | 0,01 | Chạy |
| E2: Các thông số đầu cuối đầu ra | |||||
| E2.01 | Lựa chọn đầu ra DO1 | 0 … 20 | 1 | – | Dừng lại |
| E2.02 | Lựa chọn đầu ra xung DO1 | 0: Tần số đầu ra của bộ chuyển đổi | 0 | – | Dừng lại |
| 1: Điện áp đầu ra của bộ chuyển đổi | |||||
| 2: Dòng ra của bộ chuyển đổi | |||||
| E2.03 | Tần số tối đa đầu ra xung | 0,1 … 32,0 kHz | 32 | 0,1 | Chạy |
| E2.15 | Lựa chọn đầu ra Relay1 | 0 … 20 | 1 | – | Dừng lại |
| E2,25 | Chế độ đầu ra AO1 | 0: 0 … 10 V | 0 | – | Chạy |
| 1: 0 … 20 mA | |||||
| E2.26 | Lựa chọn đầu ra AO1 | 0: Tần số chạy | 0 | – | Chạy |
| 1: Tần số cài đặt | |||||
| 2: Dòng điện đầu ra | |||||
| 4: Điện áp đầu ra | |||||
| 5: Công suất đầu ra | |||||
| 6: Đầu vào tương tự AI1 | |||||
| 7: Đầu vào tương tự AI2 | |||||
| 8: Đầu vào tương tự EAI | |||||
| 11: Nguồn điện cảm biến nhiệt độ động cơ | |||||
| E2.27 | Cài đặt độ lợi AO1 | 0,00 … 10,00 | 1 | 0,01 | Chạy |
| E2.40 | Bộ chuyển đổi điện áp định mức cho đầu ra tương tự | 1P 200 … 240 VAC | 220 | 1 | Dừng lại |
| 3P 380 … 480 VAC | 380 | ||||
| E2.50 | Đường cong đầu ra 1 tối thiểu | 0,0% … [E2,52] | 0 | 0,1 | Chạy |
| E2.51 | Đường cong đầu ra 1 giá trị nhỏ nhất | 0,00 … 100,00% | 0 | 0,01 | Chạy |
| E2.52 | Đường cong đầu ra tối đa 1 | [E2.50] … 100,0% | 100 | 0,1 | Chạy |
| E2.53 | Đường cong đầu ra 1 giá trị lớn nhất | 0,00 … 100,00% | 100 | 0,01 | Chạy |
| E2.70 | Độ rộng phát hiện tần số | 0,00 … 400,00 Hz | 2,5 | 0,01 | Chạy |
| E2.71 | Mức phát hiện tần số FDT1 | 0,01 … 400,00 Hz | 50 | 0,01 | Chạy |
| E2.72 | Độ rộng phát hiện tần số FDT1 | 0,01 … [E2,71] Hz | 1 | 0,01 | Chạy |
| E2.73 | Mức phát hiện tần số FDT2 | 0,01 … 400,00 Hz | 25 | 0,01 | Chạy |
| E2.74 | Mức phát hiện tần số Độ rộng FDT2 | 0,01 … [E2,73] Hz | 1 | 0,01 | Chạy |
| E2.80 | Giá trị giữa của bộ đếm | 0 … [E2.81] | 0 | 1 | Chạy |
| E2.81 | Giá trị mục tiêu của bộ đếm | [E2.80] … 9.999 | 0 | 1 | Chạy |
| E3: Các tham số PLC đơn giản và đa tốc độ | |||||
| E3,00 | Chế độ chạy PLC đơn giản | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Dừng sau chu kỳ đã chọn | |||||
| 2: Liên tục đạp xe | |||||
| 3: Chạy với chặng cuối cùng sau khi đã chọn | |||||
| E3.01 | Bộ nhân thời gian PLC đơn giản | 1 … 60 | 1 | 1 | Dừng lại |
| E3.02 | Số chu kỳ PLC đơn giản | 1 … 1.000 | 1 | 1 | Dừng lại |
| E3.10 | Thời gian tăng tốc 2 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.11 | Thời gian giảm tốc 2 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.12 | Thời gian tăng tốc 3 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.13 | Thời gian giảm tốc 3 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.14 | Thời gian tăng tốc 4 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.15 | Thời gian giảm tốc 4 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.16 | Thời gian tăng tốc 5 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.17 | Thời gian giảm tốc 5 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.18 | Thời gian tăng tốc 6 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.19 | Thời gian giảm tốc 6 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.20 | Thời gian tăng tốc 7 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.21 | Thời gian giảm tốc 7 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.22 | Thời gian tăng tốc 8 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.23 | Thời gian giảm tốc 8 | 0,1 … 6.000.0 giây | 10 | 0,1 | Chạy |
| E3.40 | Tần số đa tốc độ 1 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.41 | Đa tốc độ tần số 2 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.42 | Tần số đa tốc độ 3 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.43 | Đa tốc độ tần số 4 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.44 | Tần số đa tốc độ 5 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.45 | Tần số đa tốc độ 6 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.46 | Đa tốc độ tần số 7 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.47 | Đa tốc độ tần số 8 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.48 | Đa tốc độ tần số 9 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.49 | Đa tốc độ tần số 10 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.50 | Đa tốc độ tần số 11 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.51 | Đa tốc độ tần số 12 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.52 | Tần số đa tốc độ 13 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.53 | Đa tốc độ tần số 14 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.54 | Đa tốc độ tần số 15 | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E3.60 | Hành động giai đoạn 0 | 011, 012, 013, 014, 015, 016, 017, | 11 | – | Dừng lại |
| 018, 021, 022, 023, 024, 025, 026, | |||||
| 027, 028, 031, 032, 033, 034, 035, | |||||
| 036, 037, 038, 041, 042, 043, 044, | |||||
| E3.62 | Hành động giai đoạn 1 | 045, 046, 047, 048, 051, 052, 053, | 11 | – | Dừng lại |
| E3.64 | Hành động giai đoạn 2 | 054, 055, 056, 057, 058, 061, 062, | 11 | – | Dừng lại |
| E3,66 | Hành động giai đoạn 3 | 063, 064, 065, 066, 067, 068, 071, | 11 | – | Dừng lại |
| E3,68 | Hành động giai đoạn 4 | 072, 073, 074, 075, 076, 077, 078, | 11 | – | Dừng lại |
| E3.70 | Hành động giai đoạn 5 | 081, 082, 083, 084, 085, 086, 087, | 11 | – | Dừng lại |
| E3.72 | Hành động giai đoạn 6 | 088, 111, 112, 113, 114, 115, 116, | 11 | – | Dừng lại |
| E3.74 | Hành động giai đoạn 7 | 117, 118, 121, 122, 123, 124, 125, | 11 | – | Dừng lại |
| E3.76 | Hành động giai đoạn 8 | 126, 127, 128, 131, 132, 133, 134, | 11 | – | Dừng lại |
| E3.78 | Hành động giai đoạn 9 | 135, 136, 137, 138, 141, 142, 143, | 11 | – | Dừng lại |
| E3.80 | Hành động giai đoạn 10 | 144, 145, 146, 147, 148, 151, 152, | 11 | – | Dừng lại |
| E3.82 | Hành động giai đoạn 11 | 153, 154, 155, 156, 157, 158, 161, | 11 | – | Dừng lại |
| E3.84 | Hành động giai đoạn 12 | 162, 163, 164, 165, 166, 167, 168, | 11 | – | Dừng lại |
| E3,86 | Hành động giai đoạn 13 | 171, 172, 173, 174, 175, 176, 177, | 11 | – | Dừng lại |
| E3.88 | Hành động giai đoạn 14 | 178, 181, 182, 183, 184, 185, 186, | 11 | – | Dừng lại |
| E3.90 | Hành động giai đoạn 15 | 187, 188 | 11 | – | Dừng lại |
| E3.61 | Giai đoạn 0 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.63 | Thời gian chạy giai đoạn 1 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3,65 | Thời gian chạy giai đoạn 2 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3,67 | Thời gian chạy giai đoạn 3 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3,69 | Thời gian chạy giai đoạn 4 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.71 | Thời gian chạy giai đoạn 5 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.73 | Giai đoạn 6 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.75 | Giai đoạn 7 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.77 | Thời gian chạy giai đoạn 8 | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.79 | Giai đoạn 9 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.81 | Giai đoạn 10 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.83 | Giai đoạn 11 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3,85 | Giai đoạn 12 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.87 | Giai đoạn 13 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3.89 | Giai đoạn 14 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E3,91 | Giai đoạn 15 thời gian chạy | 0.0 … 6.000.0 giây | 20 | 0,1 | Dừng lại |
| E4: Các thông số điều khiển PID | |||||
| E4,00 | Kênh tham chiếu PID | 0 … 9 | 0 | – | Dừng lại |
| E4.01 | Kênh phản hồi PID | 0: Đầu vào tương tự AI1 | 0 | – | Dừng lại |
| 1: Đầu vào tương tự AI2 | |||||
| 2: Đầu vào xung X5 | |||||
| 3: Đầu vào tương tự EAI | |||||
| E4.02 | Yếu tố phản hồi / tham chiếu PID | 0,01 … 100,00 | 1 | 0,01 | Chạy |
| E4.03 | Tham chiếu kỹ thuật tương tự PID | 0,00 … 10,00 | 0 | 0,01 | Chạy |
| E4.04 | Tham chiếu tốc độ kỹ thuật PID | 0 … 30.000 vòng / phút | 0 | 1 | Chạy |
| E4.15 | Tỷ lệ lợi nhuận – P | 0,000 … 60,000 | 1,5 | 0,001 | Chạy |
| E4.16 | Thời gian tích phân – Ti | 0,00 … 100,00 s | 1,5 | 0,01 | Chạy |
| (0,00: không tích phân) | |||||
| E4.17 | Thời gian phái sinh – Td | 0,00 … 100,00 s | 0 | 0,01 | Chạy |
| (0,00: không có đạo hàm) | |||||
| E4.18 | Thời gian lấy mẫu – T | 0,01 … 100,00 giây | 0,5 | 0,01 | Chạy |
| E4.30 | PID deadband | 0,0 … 20,0% | 2 | 0,1 | Chạy |
| E4.31 | Chế độ điều chỉnh PID | 0, 1 | 0 | – | Chạy |
| E4.32 | Chiều rộng phát hiện giá trị kỹ thuật PID | 0,01 … 100,00 | 1 | 0,01 | Chạy |
| E5: Tham số chức năng mở rộng | |||||
| E5.01 | Thời gian lọc hiện tại đầu ra có độ phân giải cao | 5 … 500 mili giây | 40 | 1 | Chạy |
| E5.02 | Hệ số tỷ lệ tốc độ do người dùng xác định | 0,01 … 100,00 | 1 | 0,01 | Chạy |
| E5.05 | Tỷ lệ bảo vệ khô bơm | 0,0%… [E5.08] | 30 | 0,1 | Chạy |
| E5.06 | Bơm bảo vệ khô chậm trễ | 0,0… 300,0 giây | 0 | 0,1 | Chạy |
| (0,0: Không hoạt động) | |||||
| E5.07 | Bơm bảo vệ khô chậm trễ khi khởi động | 0,0… 300,0 giây | 30 | 0,1 | Chạy |
| E5.08 | Tỷ lệ bảo vệ rò rỉ bơm | 0,0… 100,0% | 50 | 0,1 | Chạy |
| E5.09 | Bảo vệ rò rỉ bơm chậm trễ | 0,0… 600,0 giây | 0 | 0,1 | Chạy |
| (0,0: Không hoạt động) | |||||
| E5.10 | Bảo vệ chống rò rỉ bơm chậm trễ khi khởi động | 0,0… 600,0 giây | 60 | 0,1 | Chạy |
| E5.15 | Mức độ ngủ | 0,00 … [E0,09] Hz | 0 | 0,01 | Chạy |
| E5.16 | Trễ giấc ngủ | 0,0 … 3,600,0 giây | 60 | 0,1 | Chạy |
| E5.17 | Thời gian tăng cường giấc ngủ | 0,0 … 3,600,0 giây | 0 | 0,1 | Chạy |
| E5.18 | Biên độ tăng cường giấc ngủ | 0,0 … 100,0% | 0 | 0,1 | Chạy |
| E5.19 | Đánh thức cấp độ | 0,0 … 100,0% | 0 | 0,1 | Chạy |
| E5.20 | Thức dậy trễ | 0,2 … 60,0 giây | 0,5 | 0,1 | Chạy |
| E8: Thông số giao tiếp tiêu chuẩn | |||||
| E8,00 | Giao thức truyền thông | 0: Modbus | 0 | – | Dừng lại |
| 1: Thẻ mở rộng | |||||
| E8.01 | Thời gian phát hiện lỗi giao tiếp | 0,0 … 60,0 giây (0,0: Không hoạt động) | 0 | 0,1 | Dừng lại |
| E8.02 | Chế độ bảo vệ lỗi giao tiếp | 0: Điểm dừng xe đạp tự do | 1 | – | Dừng lại |
| 1: Tiếp tục chạy | |||||
| E8.10 | Tốc độ truyền Modbus | 0: 1.200 bps | 3 | – | Dừng lại |
| 1: 2.400 bps | |||||
| 2: 4.800 bps | |||||
| 3: 9.600 bps | |||||
| 4: 19.200 bps | |||||
| 5: 38.400 bps | |||||
| E8.11 | Định dạng dữ liệu Modbus | 0 … 3 | 0 | – | Dừng lại |
| E8.12 | Địa chỉ địa phương của Modbus | 1 … 247 | 1 | 1 | Dừng lại |
| E8.13 | Lựa chọn mức giao tiếp / độ nhạy cạnh | 0: Mức nhạy cảm | 1 | – | Dừng lại |
| 1: Nhạy cảm với cạnh | |||||
| E9: Các thông số bảo vệ và lỗi | |||||
| E9,00 | Các nỗ lực đặt lại lỗi tự động | 0 … 3 (0: Không hoạt động) | 0 | – | Dừng lại |
| E9.01 | Khoảng thời gian đặt lại lỗi tự động | 2 … 60 giây | 10 | 1 | Dừng lại |
| E9.05 | Loại lỗi cuối cùng | – | – | – | Đọc |
| E9.06 | Loại lỗi cuối cùng thứ hai | – | – | – | Đọc |
| E9.07 | Loại lỗi cuối cùng thứ ba | – | – | – | Đọc |
| E9.10 | Tần số đầu ra ở lỗi cuối cùng | – | – | 0,01 | Đọc |
| E9.11 | Đặt tần suất ở lỗi cuối cùng | – | – | 0,01 | Đọc |
| E9.12 | Dòng điện đầu ra ở lỗi cuối cùng | – | – | 0,1 | Đọc |
| E9.13 | Điện áp đầu ra ở lỗi cuối cùng | – | – | 1 | Đọc |
| E9.14 | Điện áp DC-bus ở lỗi cuối cùng | – | – | 1 | Đọc |
| E9.15 | Nhiệt độ mô-đun nguồn ở lỗi cuối cùng | – | – | 1 | Đọc |
| H0: Thông số chung của thẻ mở rộng | |||||
| H0,20 | Thẻ mở rộng 1 loại | 0: Không có | 0 | – | Đọc |
| 1: Thẻ PROFIBUS | |||||
| 8: Thẻ I / O | |||||
| 9: Thẻ chuyển tiếp | |||||
| H0.30 | Loại thẻ mở rộng 2 | 0 | – | Đọc | |
| H0.23 | Thẻ mở rộng 1 phiên bản chương trình cơ sở | – | – | 0,01 | Đọc |
| H0.33 | Phiên bản chương trình cơ sở 2 của thẻ mở rộng | – | – | 0,01 | Đọc |
| H1: Tham số thẻ giao tiếp | |||||
| H1,00 | Địa chỉ địa phương của PROFIBUS | 0 … 126 | 1 | 1 | Dừng lại |
| H1.01 | Tốc độ truyền hiện tại | 0: Không | – | – | Đọc |
| 1: 9,6 kbps | |||||
| 2: 19,2 kbps | |||||
| 3: 45,45 kbps | |||||
| 4: 93,75 kbps | |||||
| 5: 187,5 kbps | |||||
| 6: 500 kbps | |||||
| 7: 1.500 kbps | |||||
| 8: 3.000 kbps | |||||
| 9: 6.000 kbps | |||||
| 10: 12.000 kbps | |||||
| H1.02 | Trình bày loại điện tín | 1: PPO1 | – | – | Đọc |
| 2: PPO2 | |||||
| 3: PPO3 | |||||
| 4: PPO4 | |||||
| 5: PPO5 | |||||
| 6: PPO6 | |||||
| 7: PPO7 | |||||
| 8: PPO8 | |||||
| H1.10 | Đầu ra PZD 1 | 0: Không được sử dụng | 1 | 1 | Dừng lại |
| H1.11 | Đầu ra PZD 2 | 1: Từ điều khiển | 2 | 1 | Dừng lại |
| H1.12 | Đầu ra PZD 3 | 2: Lệnh tần số | 0 | 1 | Dừng lại |
| H1.13 | Đầu ra PZD 4 | 3: Lệnh mô-men xoắn | 0 | 1 | Dừng lại |
| H1.14 | Đầu ra PZD 5 | 0 | 1 | Dừng lại | |
| H1.15 | Đầu ra PZD 6 | 0 | 1 | Dừng lại | |
| H1.16 | Đầu ra PZD 7 | 0 | 1 | Dừng lại | |
| H1.17 | Đầu ra PZD 8 | 0 | 1 | Dừng lại | |
| H1.18 | Đầu ra PZD 9 | 0 | 1 | Dừng lại | |
| H1.19 | Đầu ra PZD 10 | 0 | 1 | Dừng lại | |
| H1.30 | Đầu vào PZD 1 | 0: Không được sử dụng | 1 | 1 | Dừng lại |
| H1.31 | Đầu vào PZD 2 | 1: Từ trạng thái | 100 | 1 | Dừng lại |
| H1.32 | Đầu vào PZD 3 | 100: d0,00 (Ngõ ra thường xuyên | 0 | 1 | Dừng lại |
| H1.33 | Đầu vào PZD 4 | cy) | 0 | 1 | Dừng lại |
| H1.34 | Đầu vào PZD 5 | 101 … 199: d0,01 … d0,99 | 0 | 1 | Dừng lại |
| H1.35 | Đầu vào PZD 6 | (Giá trị giám sát) | 0 | 1 | Dừng lại |
| H1.36 | Đầu vào PZD 7 | 0 | 1 | Dừng lại | |
| H1.37 | Đầu vào PZD 8 | 0 | 1 | Dừng lại | |
| H1.38 | Đầu vào PZD 9 | 0 | 1 | Dừng lại | |
| H1.39 | Đầu vào PZD 10 | 0 | 1 | Dừng lại | |
| H8: Thông số thẻ I / O | |||||
| H8,00 | Đầu vào EX1 | 0 … 41 | 0 | – | Dừng lại |
| H8.01 | Đầu vào EX2 | 0 | – | Dừng lại | |
| H8.02 | Đầu vào EX3 | 0 | – | Dừng lại | |
| H8.03 | Đầu vào EX4 | 0 | – | Dừng lại | |
| H8.05 | Chế độ đầu vào EAI | 0: 0 … 20 mA | 0 | – | Dừng lại |
| 1: 4 … 20 mA | |||||
| 2: 0… 10 V | |||||
| 3: 0… 5 V | |||||
| 4: 2 … 10 V | |||||
| 5: -10 … 10 V | |||||
| H8.06 | Cài đặt phân cực đầu vào EAI | 0 … 2 | 1 | – | Dừng lại |
| H8.08 | Lựa chọn đường cong EAI | 0: Đường cong 0 | 1 | – | Dừng lại |
| 1: Đường cong 1 | |||||
| 2: Đường cong 2 | |||||
| H8.09 | Thời gian lọc EAI | 0,000 … 2,000 | 0,1 | 0,001 | Chạy |
| H8.10 | Tăng EAI | 0,00 … 10,00 | 1 | 0,01 | Chạy |
| H8.15 | Đường cong đầu vào 0 tối thiểu | 0,0 … 100,0% | 100 | 0,1 | Chạy |
| H8.16 | Đường cong đầu vào giá trị nhỏ nhất 0 | 0,00 … [E0.09] | 0 | 0,01 | Chạy |
| H8.17 | Đường cong đầu vào tối đa 0 | 0,0 … 100,0% | 100 | 0,1 | Chạy |
| H8.18 | Đường cong đầu vào giá trị lớn nhất 0 | 0,00 … [E0.09] | 0 | 0,01 | Chạy |
| H8.20 | Lựa chọn đầu ra EDO | 0 … 20 | 1 | – | Dừng lại |
| H8.21 | Lựa chọn đầu ra rơle mở rộng | 1 | – | Dừng lại | |
| H8,25 | Chế độ đầu ra EAO | 0: 0… 10 V | 0 | – | Chạy |
| 1: 0 … 20 mA | |||||
| H8.26 | Lựa chọn đầu ra EAO | 0: Tần số chạy | 0 | – | Chạy |
| 1: Tần số đặt | |||||
| 2: Dòng điện đầu ra | |||||
| 4: Điện áp đầu ra | |||||
| 5: Công suất đầu ra | |||||
| 6: Đầu vào tương tự AI1 | |||||
| 7: Đầu vào tương tự AI2 | |||||
| 8: Đầu vào tương tự EAI | |||||
| 11: Nhiệt độ động cơ công suất | |||||
| H8.27 | Cài đặt tăng EAO | 0,00 … 10,00 | 1 | 0,01 | Chạy |
| H8.87 | Tự kiểm tra thẻ I / O | 0: Không hoạt động | 1 | – | Dừng lại |
| 1: Kiểm tra EAO | |||||
| 2: Kiểm tra EDO | |||||
| 3: Kiểm tra ERO | |||||
| 4: Kiểm tra tổng | |||||
| H9,00 | Lựa chọn đầu ra rơle mở rộng 1 | 0 … 20 | 0 | – | Dừng lại |
| H9.01 | Lựa chọn đầu ra rơle 2 mở rộng | 0 | – | Dừng lại | |
| H9.02 | Lựa chọn đầu ra relay 3 mở rộng | 0 | – | Chạy | |
| H9.03 | Lựa chọn đầu ra rơle 4 mở rộng | 0 | – | Chạy | |
| H9,97 | Thẻ chuyển tiếp tự kiểm tra | 0: Không hoạt động | 0 | – | Dừng lại |
| 1: Thử nghiệm R1 | |||||
| 2: Thử nghiệm R2 | |||||
| 3: Thử nghiệm R3 | |||||
| 4: Thử nghiệm R4 | |||||
| 5: Kiểm tra tổng | |||||
