HMI là gì

Posted on by admin

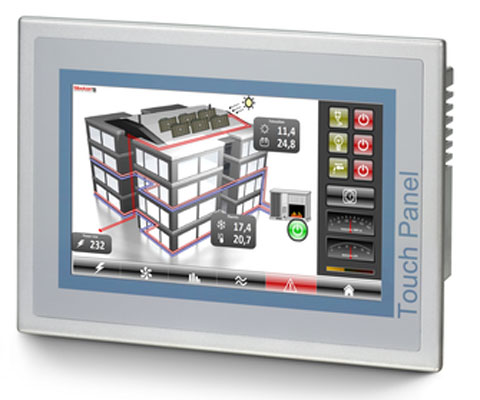

HMI Là gì
18
Th1

Tìm hiều HMI là gì HMI ứng dụng ở đâu và như thế nào ?

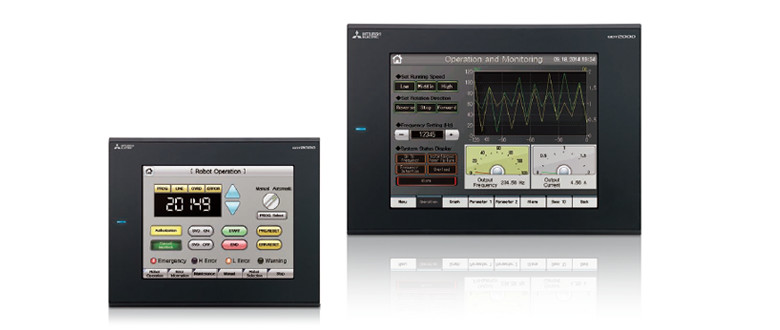

HMI Mitsubishi GOT2000 GT23
HMI Mitsubishi GOT2000 GT23

Khái niệm HMI là gì

Nó đơn giản chỉ là một thiết bị trung gian để giao tiếp giữa người vận hành và máy móc thiết bị. HMI là viết tắt của ba chữ cái trong tiếng Anh: Human-Machine-Interface. Màn hình HMI hiện nay đã được sử dụng phổ biến và rộng rãi trong công nghiệp, nó có vai trò vô cùng quan trọng trong phần kết nối người vận hành và các thiết bị máy móc.

Chức năng của HMI:

Phần cứng (Bao gồm thân vỏ, khung, các thiết bị vi mạch điện tử….):

  • Màn hình: Có chức năng cảm ứng để người vận hành có thể chạm tay vào để điều khiển các thao tác trên đó như 1 điện thoại Smartphone hiện đại mà chúng ta hay dùng hàng ngày. Ngoài ra màn hình còn dung để hiển thị các trạng thái cũng như các tiến hiệu hoạt động của máy và thiết bị tùy thuộc vào nhu cầu người dung và do người lập trình Cod lên.
  • Các phím bấm
  • Chíps: CPU,
  • Bộ nhớ chương trình: ROM,RAM, EPROM/Flash, …

Phần mềm:

  • Các hàm và lệnh
  • Phần mềm phát
  • Các công cụ xây dựng HMI.
  • Các công cụ kết nối, nạp chương trình và gỡ rối.
  • Các công cụ mô phỏng

Truyền thông:

  • Các giao thức truyền thông: Mobus, CANbus, PPI, MPI, Profielbus..
  • Các cổng truyền thông: RS232, RS485, Ethernet, USB……

Vị trí và vai trò của HMI trong hệ thống

Các thông số đặc trưng của HMI:

  •  Kích thước màn hình: quyết định thông tin cần hiển thị cùng lúc của HMI.
  • Dung lượng bộ nhớ chương trình, bộ nhớ dữ liệu, Flash dữ liệu: quyết định số lượng tối đa biến số, số lượng Screen  và dung lượng lưu trữ thông tin như: history data, Recipe, hình ảnh, backup…
  •  Số lượng các phím và các phím cảm ứng trên màn hình: khả năng mở rộng thao tác vận hành.
  • Chuẩn truyền thông, các giao thức hỗ trợ.
  • Số lượng các đối tượng, hàm lệnh mà HMI hỗ trợ.
  • Các cổng mở rộng: Printer, USB, CF card, SD card…

Quy trình xây dựng hệ thống HMI:

a. Lựa chọn phần cứng:

  • Lựa chọn kích thước màn hình: trên cơ sở số lượng thông số/thông tin cảm biến hiển thị đồng thời. nhu cầu về đồ thị, đồ họa(lưu trình công nghệ…).
  • Lựa chọn số phím cứng, số phím cảm ứng tối đa cùng sử dụng cùng lúc.
  • Lựa chọn các cổng mở rộng nếu có nhu cầu in ấn, đọc mã vạch, kết nối các thiết bị ngoại vi khác.
  • Lựa chọn dung lượng bộ nhớ: theo số lượng thông số cần thu thập số liệu, lưu trữ dữ liệu, số lượng trang màn hình cần hiển thị.

b. Xây dựng giao diện:

HMI Mitsubishi Thiết kế giao diện

  • Cấu hình phần cứng: chọn phần cứng ( Model), thiết bị kết nối ( PLC ), chuẩn giao thức…
  • Xây dựng các trang màn hình screen.
  • Gán các biến số (tag) cho các đối tượng.
  • Sử dụng các đối tượng đặc biệt.
  • Viết các chương trình script (tùy chọn).
  • Mô phỏng và gỡ rối chương trình.
  • Nạp thiết bị xuống HMI.

HMI được ứng dụng ở đâu?

  • Trong cuộc cách mạng công nghiệp lần thứ 4.0 đang diễn ra mạnh mẽ ở tất cả các lĩnh vực và tất các khu vực trên thế giới. Vì vậy HMI là một thiết bị không thể thiếu để góp phần tự động hóa các công đoạn cũng như các quy trình sản xuất phức tạp và khó đòi hỏi độ chính xác cao.
  • Như vậy HMI được ứng dụng ở hầu hết các công đoạn sản xuất trong các lĩnh vực như: Dầu khí, Điện tử, Sản xuất thép, Dệt may, Nghành điện, Nghành nước, Ô tô, xe máy……

HMI là gì? HMI có chức năng như thế nào? HMI được ứng dụng ở đâu? câu hỏi đó đã được chúng tôi trả lời cho quý khách hàng. Công ty chúng tôi tự hào là nhà phân phối các sản phẩm màn hình HMI của các thương hiệu hàng đầu thế giới như: Simen, Omron, Samkoo…. với chất lượng tốt nhất hiện nay, giá thành cạnh tranh và giao hàng nhanh chóng. Các bạn có nhu cầu về màn hình HMI hay các sản phẩm liên quan như tủ điện, thang máng cáp, tủ C-rack, trạm kiosk, trạm một cột hãy liên hệ ngay với chúng tôi để được giá tốt nhất.
