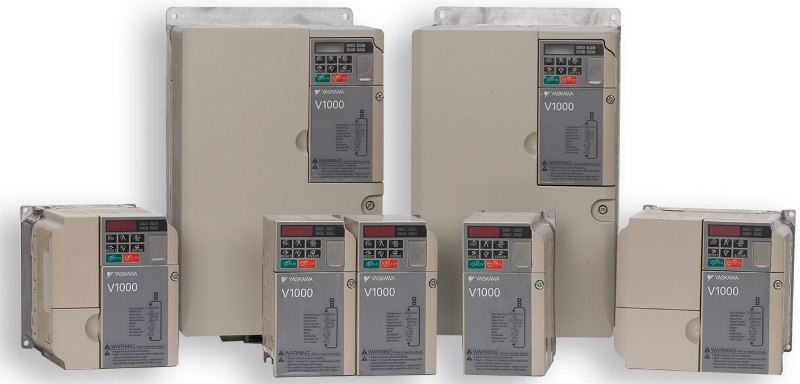

Cài đặt biến tần Yaskawa

Bài viết giới thiệu các bước cơ bản để cài đặt biến tần Yaskawa

Cài đặt phần cứng

Sơ đồ nối dây của biến tần Yaskawa

Các chân điều khiển

• S1- chạy thuận
• S2- chạy ngược
• S3-S7 lập trình đa tốc độ
• SC, SN là chân chung COM
• V+ là chân nguồn biến trở
• AC là chân 0V biến trở
• A1 là chân chạy của chiết áp điều khiển tốc độ

Cài đặt tham số

Trước khi đi vào cài đặt các tham số của biến tần Yaskawa chúng ta phải lựa chọn bộ tham số cho phù hợp với tải. Biến tần Yaskawa đã tích hợp sẵn 6 bộ tham số cho mọi ứng dụng để chúng ta có thể lựa chọn với các ứng dụng như: Bơm, quạt, băng tải, HVAC, nâng hạ, cranes.

Ta tiến hành các bước cài đặt như sau:

Trên màn hình biến tần ấn phím “Lên” hoặc “Xuống” chọn đến “Par” nhấn “Enter”để tiến hành cài đặt

• A1-02: Cài đặt phương pháp điều khiển V/f…
• B1-01: Cài đặt tham chiếu tần số hay phương pháp điều khiển tần số “0 – cài đặt tần số từ mặt biến tần” hoặc ” 1 – cài đặt tần số tín hiệu analog như triết áp, cảm biến..)
• B1-02: Cài đặt lệnh chạy cho biến tần “0 – chạy bằng RUN trên mặt biến tần” hoặc ” 1 – Chạy bằng tiếp điểm bên ngoài như công tắc, nút nhấn, cầu đấu..vv)
• B1-03: Cài đặt phương pháp dừng STOP
• C1-01: Cài đặt thời gian tăng tốc
• C1-02: Cài đặt thời gian giảm tốc
• d1-01: Cài đặt tốc độ 1
• d1-02: Cài đặt tốc độ 2
• d1-04: Cài đặt tốc độ 3
• d1-08: Cài đặt tốc độ 4
• d1-16: Cài đặt tốc độ 5
• E1-01: Cài đặt điện áp vào
• E1-04: Cài đặt tần số Max
• E1-05: Cài điện áp Max
• E1-06: Cài đặt tần số cơ bản
• E2-01: Cài đặt dòng định mức động cơ
• E2-03: Cài đặt dòng điện không tải động cơ
• E2-04: Cài đặt số cực của động cơ
• E2-11: Cài đặt công suất động cơ
• L1-01: Chức năng bảo vệ cho động cơ
• L4-01: Tần số điều khiển tiếp điểm rơle M1-M2
• L6-01: 0 điều khiển tiếp điểm role
